Пятиосевой станок для шлифовки инструментов с ЧПУ
Производство и заточка инструментов, подходящих для высококлассных областей, таких как аэрокосмическая отрасль, военная промышленность, автомобилестроение, производство форм, 3C электроника, деревообработка и медицинские устройства.
Горячая линия:
Описание продукта
Технические параметры
| Специфические технические параметры пятиосевой шлифовальной машины YATONG с ЧПУ | |
| Обрабатывающая способность | |
| Максимальная длина лезвия заготовки | 220mm |
| Максимальный вес заготовки | 5kg |
| Оси управления | 5 (линейные оси X, Y, Z + вращающиеся оси A, C) |
| Ось X (осевая заготовка) | |
| Максимальный рабочий ход | 435mm |
| Скорость быстрого позиционирования | 25m/min |
| Метод привода | Шариковый винт |
| Спецификации винта | 25mm |
| Метод направляющей рейки | Линейная направляющая рейка |
| Ось Y (радиальная заготовка) | |
| Максимальный рабочий ход | 457mm |
| Скорость быстрого позиционирования | 25m/min |
| Метод привода | Шариковый винт |
| Спецификации винта | 25mm |
| Метод направляющей рейки | Линейная направляющая рейка |
| Дизайн балансировочного веса | |
| Ось Z (радиальная заготовка) | |
| Максимальный рабочий ход | 210mm |
| Скорость быстрого позиционирования | 15m/min |
| Метод привода | Шариковый винт |
| Спецификации винта | 25mm |
| Метод направляющей рейки | Линейная направляющая рейка |
| Ось A (вращающаяся ось заготовки) | |
| Максимальный угол вращения | Неограниченно |
| Максимальная скорость вращения | 1500r/min |
| Метод привода | Мотор прямого привода |
| Ось C (вращающаяся ось шлифовального круга) | |
| Максимальный угол вращения | 0°~320° |
| Максимальная скорость вращения | 1500r/min |
| Метод привода | Мотор прямого привода |
| Точность (согласно GB/T17421.2) | |
| Точность позиционирования | 0.002mm |
| Точность повторного позиционирования | 0.002mm |
| Шкала градации | Нет |
| Разрешение шкалы градации | 0.0001mm |
| Шпиндель шлифовального круга | HSK-40F/50E |
| Номер конца шпинделя | 2 |
| Метод привода шпинделя | Прямой привод |
| Скорость шпинделя | 8000r/min |
| Максимальная линейная скорость шлифовального круга | 30m/s |
| Устройство автоматической замены шлифовального круга | Нет |
 |
 |
 |
| YT150 (односторонняя шлифовальная головка 12KW) | YT200 (двусторонняя шлифовальная головка 8.2KW) | YT300 (двусторонняя шлифовальная головка 14KW) |
 |
Использует швейцарские импортные гидравлические муфты и индивидуальные сервоприводы для снижения потерь мощности мотора и повышения точности управления |
| Оснащен высокоточными инструментальными держателями W20 или W25 и опорами |  |

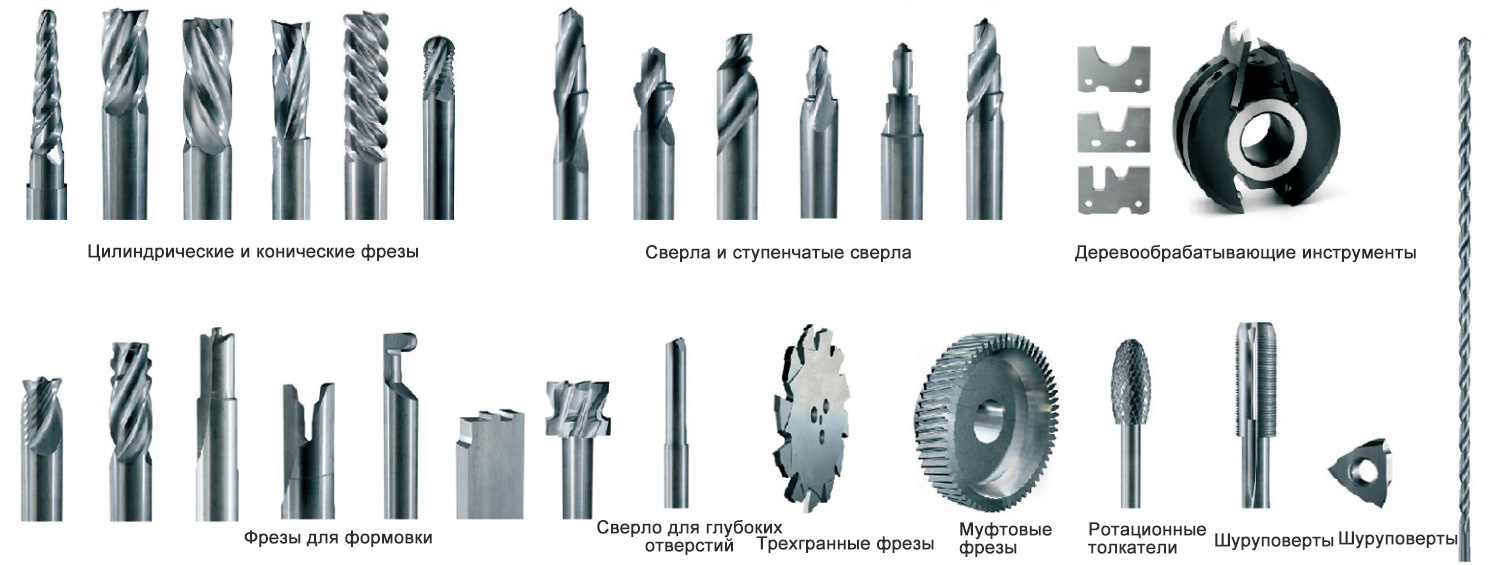

Шлифовка различных высокоточных инструментов
Загрузка и выгрузка роботом
 |
Функции автоматизации робота: Автоматическое обнаружение биения заготовки / Автоматическая загрузка заготовки
|
